地址:山東省臨朐縣東城街道南二環3222號GJT-F金屬探測儀

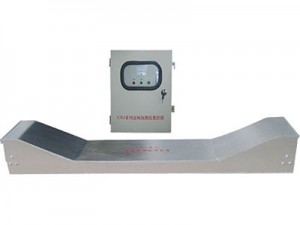

產品概述
GJT-F系列金屬探測儀采用可拼裝的差動變壓器式傳感器,在電路設計中采用了數字移相及相關檢測技術,具有性能穩定可靠,檢測靈敏度高,較強的物料抑制特性,優良的抗干擾能力。該產品主要用于火力發電、水泥、建材、造紙、礦山、食品、化工等行業中,對原料中混雜的各種金屬物質進行檢測,它是利用金屬進入傳感器電磁場時所產生的感應信號,經過信號放大處理電路來驅動執行機構動作,從而達到檢測出有害金屬。
主要特點:
靈敏度調試定量化;
高靈敏度設計可檢測超大金屬;聲光報警。
檢測范圍:鐵、鋁、不銹鋼、合金等金屬。
控制輸出:繼電器接點一對常開,一對常閉。
定時功能:繼電器吸合后延時釋放,延時時間1-10秒。

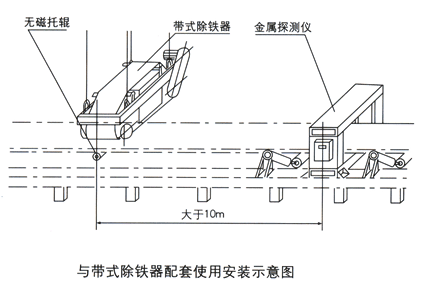

安裝注意事項:
1、皮帶輸送機機架的振幅小于0.5mm時,可直接安裝在皮帶機架即可,如果振幅超過0.5mm時,應另配固定支架安裝。
2、本機的輸入電壓為交流電220V±10V,如果電源電壓超過此值應配穩壓電源。如果以上兩項超過規定值時,金屬探測儀可能出現誤動作而影響設備的正常工作。
技術參數
型號 |
適應帶寬 mm |
功率 ≤w |
適應帶速 ≤m/s |
輸入電壓 ~V |
靈敏度≥ mm |
重量 kg |

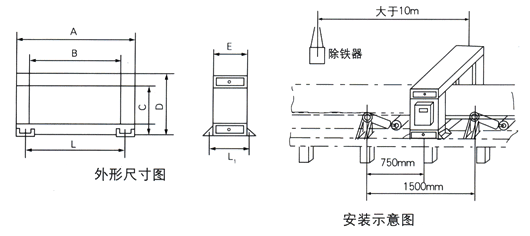

外形尺寸mm | ||||||
A | B | C | D | E | L | L1 | |||||||
GJT-5F | 500 | 40 | 0.8~2.5 |
220±10% 50HZ |
φ20 鐵鋁球 |
105 | 820 | 690 | 250 | 410 | 250 | 740 | 300 |
GJT-6F | 650 | 40 | 125 | 1000 | 840 | 250 | 410 | 250 | 890 | 300 | |||
GJT-8F | 800 | 50 | 160 | 1200 | 1010 | 250 | 410 | 250 | 1090 | 300 | |||
GJT-10F | 1000 | 50 | 190 | 1400 | 1240 | 250 | 410 | 250 | 1320 | 300 | |||
GJT-12F | 1200 | 50 | 255 | 1630 | 1470 | 250 | 430 | 300 | 1550 | 370 | |||
GJT-14F | 1400 | 60 | 290 | 1830 | 1680 | 250 | 430 | 300 | 1740 | 370 | |||
GJT-16F | 1600 | 60 | 350 | 2050 | 1890 | 250 | 430 | 300 | 1950 | 370 | |||
GJT-18F | 1800 | 65 | 430 | 2280 | 2120 | 250 | 430 | 300 | 2180 | 370 | |||
GJT-20F | 2000 | 70 | 480 | 2500 | 2340 | 250 | 430 | 300 | 2400 | 370 |
