地址:山東省臨朐縣東城街道南二環3222號GYW真空永磁過濾機
產品概述
概述:該機為上部給料的筒型外濾式真空永磁過濾機,主要適用于對較粗顆粒強磁性物料的脫水。
筒體內部裝有鍶鐵氧體永久磁系,可促使磁性顆粒迅速吸附到濾布表面,磁濾機主要用于粒度較粗的強磁性礦物精礦礦漿的脫水,由于是上部給料,使得濾餅中精礦按粒度分層的效果更加明顯,當磁性精礦形成濾餅時,顆粒同時受到重力和磁力的作用,粗顆粒精礦比細顆粒精礦向濾布運動的快,精粒首先接觸濾布,故濾餅的透氣性好,而且礦漿中磁性顆粒在磁力吸引下呈放射狀布于圓筒表面,并由于磁系極性變化而產生磁攪動作用,這都成為濾餅易脫水的有利條件,使得濾餅厚且透氣性好,顯著的提高了生產率,與同規格的筒形真空過濾機相比,其效率提高三倍以上。
該機礦漿中固相顆粒的比磁化系數不低于3000*10-6厘米/克,顆粒粒度為0.15-0.8毫米。給料濃度60%。
技術參數

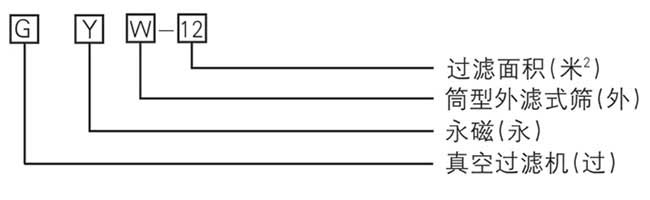

型號 | GYW-3 | GYW-5 | GYW-8 | GYW-12 | GYW-20 | |
過濾面積(m2) | 3 | 5 | 8 | 12 | 20 | |
筒體 | 直徑(mm) | 1600 | 2000 | 1600 | 2000 | 2250 |
長度(mm) | 700 | 900 | 1400 | 2000 | 2650 | |
轉速(R/min) | 0.5~2.0 | |||||
需要真空度(KPa) | 60~80 | |||||
抽氣量(m3/min.m2) | 0.5~2.0 | |||||
需要鼓風壓力(KPa) | 10~30 | |||||
鼓風量(m3/min.m2) | 0.1~0.5 | |||||
筒體表面磁感應強度(mT) | 82 | 87 | ||||
給礦濃度(%) | ≥60 | |||||
最大生產力-200目占60%(t/h) | 6~9 | 14~18 | 22~43 | 33~65 | 54~108 | |
濾餅水分(%) | 8~11 | 8~10 | ||||
外形尺寸(mm) | 1895*2506*287 | 2110*2755*2500 | 2610*2905*2500 | 3210*2905*2500 | - | |
重量(t) | 3.27 | 3.94 | 4.76 | 5.42 | 6.5 | |
電機 | 型號 | Y100L-61.5 | Y112M-6 | Y132M1-6 | ||
功率(kw) | 1.5 | 2.2 | 4 | |||
轉速(R/min) | 940 |
