地址:山東省臨朐縣東城街道南二環3222號CTS(N、B)永磁筒式磁選機
產品概述
CTS、CTN、CTB系列永磁筒式磁選機磁場分旋轉式、固定式兩種機構,固定式主要適用于弱磁場濕式選別細顆粒的強磁性物質,或者除去非磁性礦物中的強磁性礦物,當漿流入磁場區時,其中強磁性礦物被吸附在圓筒表面,弱磁性和非磁性礦物被分選后排除,而吸附在圓筒表面的強磁性礦物隨圓筒的旋轉被帶出磁場區。旋轉式適用于細粒強(中強)磁性礦物的干選,由于高速旋轉的作用,使磁性顆粒的磁滾翻次數大大高于普通磁選機,這對于破環磁團聚,提高富礦比具有顯著的效果,礦物經分選后被分離成磁性物和非磁性物兩種,分別從各自的排礦口排出該機,適用于礦石粒度為0.6-6mm的粗選和精選。 同一圓筒可配三種槽體,即順流槽(CTS)選別粒度≤6mm,逆流糟(CTN)選別粒度≤0.6mm,半逆流槽(CTB)選別粒度≤1mm。

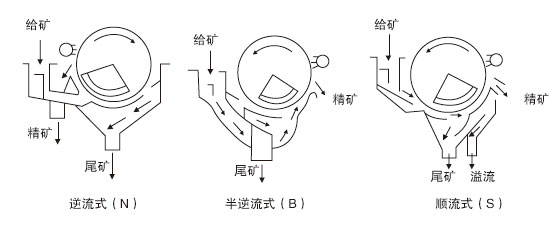

工作原理:
技術參數
型號 | 圓筒尺寸 (筒徑×筒長) mm | 磁表面磁感應強度mT | 處理能力 | 電機 功率 kw | 筒體 轉速 r/min | 機器 總重 kg | 說明 | |||
磁極幾 何中心值 | 掃選區 平均值 | 最高磁 感應強度 | T/h | M3/h | ||||||
CTS(N、B)-46 | 400×600 | — | 130 | 160 | 1~3 | 5 | 1.1 | 45 | 600 | |
CTS(N、B)-66 | 600×600 | — | 145 | 170 | 1~10 | 16 | 1.1 | 40 | 750 | 永磁 |
CTS(N、B)-69 | 600×900 | — | 145 | 170 | 8~5 | 24 | 1.1 | 40 | 830 | |
CTS(N、B)-612 | 600×1200 | — | 145 | 170 | 10~20 | 32 | 2.2 | 40 | 990 | |
CTS(N、B)-618 | 600×1800 | — | 145 | 170 | 15~30 | 48 | 2.2 | 40 | 1330 | |
CTS(N、B)-712 | 750×1200 | 120 | 155 | 180 | 15~30 | 48 | 3 | 35 | 1500 | |
CTS(N、B)-718 | 750×1800 | 120 | 155 | 180 | 20~45 | 72 | 3 | 35 | 2100 | 永磁 |
CTS(N、B)-918 | 900×1800 | 148 | 165 | 190 | 25~55 | 90 | 4 | 28 | 2900 | |
CTS(N、B)-924 | 900×2400 | 148 | 165 | 190 | 35~70 | 110 | 4 | 28 | 3500 | |
CTS(N、B)-1018 | 1050×1800 | 148 | 165 | 190 | 40~75 | 120 | 5.5 | 22 | 4000 | |
CTS(N、B)-1021 | 1050×2100 | 148 | 165 | 190 | 45~88 | 140 | 5.5 | 22 | 4500 | |
CTS(N、B)-1024 | 1050×2400 | 148 | 165 | 190 | 52~100 | 130 | 5.5 | 22 | 5000 | 左右式 |
CTS(N、B)-1030 | 1050×3000 | 160 | 240 | 280 | 65~125 | 200 | 7.5 | 22 | 6200 | |
CTS(N、B)-1218 | 1200×1800 | 148 | 165 | 190 | 47~90 | 140 | 5.5 | 19 | 5800 | |
CTS(N、B)-1224 | 1200×2400 | 148 | 165 | 190 | 82~120 | 192 | 7.5 | 19 | 6200 | |
CTS(N、B)-1230 | 1200×3000 | 148 | 165 | 190 | 80~150 | 240 | 7.5 | 19 | 6200 | |
CTS(N、B)-1530 | 1500×3000 | 180 | 240 | 300 | 90~170 | 270 | 11 | 14 | 8100 | |
CTS(N、B)-1540 | 1500×4000 | 180 | 240 | 300 | 115~220 | 350 | 11 | 14 | 9300 |
