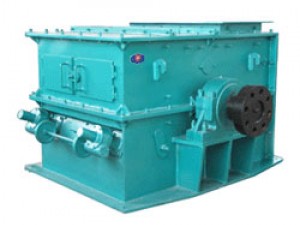

地址:山東省臨朐縣東城街道南二環3222號PCH環錘式破碎機
產品概述
PCH系列環錘式破碎機,是一種帶有環錘的沖擊轉子式破碎機。環錘不僅能隨轉子旋轉,還能繞錘銷自轉。物料進入破碎機后,在破碎腔內受到轉子高速旋轉的環錘沖擊而破碎,被破碎的物料同時從環錘處獲得動能,高速地沖向破碎板,受到第一次破碎,然后落到篩板上,受環錘的剪切、擠壓、研磨以及物料之間的相互碰撞作用,物料得到進一步的破碎,并通過篩孔排出機外,不能破碎的雜物則由環錘推入金屬收集器,由操作人員定期清除。
PCH系列環錘破碎機,最適用于破碎各種脆性物料如:煤、煤矸石、焦炭、爐渣、紅砂巖、頁巖、疏松石灰石等。物料的擠壓強度不超過150Mpa,表面水分不應大于8%-11%,對于非粘接性物料,其表面水分可控制在15%以內。
本機具有鼓風量小,振動值小,環錘等易損件壽命長等優點。
技術參數
型號 | 轉子直徑*長度 mm | 轉子轉速 r/min | 最大進料粒度 mm | 出料粒度 mm | 生產能力 t/h | 功率 kw | 外形尺寸 (長x寬x高) mm | 擾力值 | 轉子重量 t | 設備重量 (不含電機) t |
PCH-0402 | 400x200 | 980 | 100 | ≤ 30 | 8~12 | 5.5 | 980x890x570 | 1.65 | 0.19 | 0.8 |
PCH-0404 | 400x400 | 980 | 16~25 | 11 | 980x890x570 | 2.52 | 0.20 | 1.15 | ||
PCH-0604 | 600x400 | 980 | 150 | ≤ 30 | 16~25 | 15 | 1350x1270x820 | 3.09 | 0.54 | 1.48 |
PCH-0606 | 600x600 | 980 | 150 | ≤ 30 | 22~33 | 30 | 1350x1270x820 | 4.95 | 0.73 | 1.79 |
PCH-0808 | 800x800 | 740 | 200 | ≤ 30 | 75-105 | 45 | 1750x1620x1080 | 6.1 | 1.4 | 3.6 |
PCH-1010 | 1000x1000 | 300 | ≤ 30 | 160~200 | 90 | 2100x2000x1340 | 7.8 | 2.7 | 6.1 | |
200~245 | 110 | |||||||||
PCH-1016 | 1000x1600 | 300~350 | 155 | 2700x2000x1350 | 12.7 | 3.28 | 9.2 | |||
400~500 | 220 | |||||||||
PCH-1216 | 1200x1600 | 740 | 350 | ≤ 30 | 500~620 | 280 | 3100x2800x1750 | 23.1 | 5.1 | 15 |
620~800 | 355 |
注:1、出料粒度可以3~60mm內任意選擇。當出料粒度不大于15mm時,生產能力應為列表數值的60%;當出料粒度為3mm,物料表面水分不大于10%時,生產能力應為列表數值的30%。
2、訂貨時,必須說明被碎物料的名稱以及出料粒度、所需設備型號和安裝形式(左裝或右裝)、電機功率及電壓是否需要進料斗或旁路槽。
3、電機或液壓開啟功能.軸承測溫.測振動功能為用戶自選項。
