產品概述
用途及特點:
YA型圓振動篩動動軌跡為圓,主要用于冶金選礦、選煤、建材、電力等行業干式物料的分級作業。該系列篩機采用目前國內先進的環槽鉚釘鉚接,大游隙軸承脂潤滑振動器,具有結構簡單,堅固耐用,噪音低,安裝、維修方便等優點。

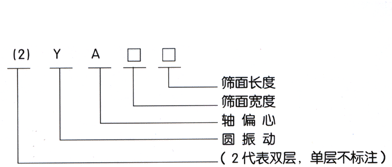

型號說明:
工作原理及結構特點:
YA系列圓振篩是利用普通電機外拖動振動器,使篩體沿激振力方向作周期性往復振,動物料在篩面上連續作圓運動,從而達到篩分目的。
YA系列畫振篩由振動源、篩體、篩網、 篩機側板、減振裝置和底座組成,篩機側板采用優質鋼板制作而成,側板與橫梁,激振動器底座采用高強度螺栓或環槽抑釘連接,結構合理堅固耐用。
安裝與調試:
a、安裝前應參照墨裝圖制作混凝土基礎預埋地腳螺栓或預埋鋼板平面度誤差~<3mm。
b、要裝完生檢查調整各級彈簧使各支撐位置受力均句 電動機軸線應低于振動器軸線3 5mm對稱點支撐彈簧應水平等高(誤差≤3mm)。
c、篩機各部位應軍固連接所有螺栓開機前應緊固一次。
d、調整振動器的偏心塊夾角可以調整激振力從而調整篩機振幅。
e、與其他障礙物間的距離不小于100mm。
使用與維護:
a、篩機啟動前,應檢查各緊固件螺栓無松動,如有松動應重新緊國。
b、篩機空載運行4-6小時,要求篩體平穩,無橫擺廈異常聲音,激振器軸承溫度≤75℃。
c、空載運行后,應將各部位螺栓重新緊固一次。
d、正常運行后,定斯檢查各緊固件螺栓緊匿狀況。
e、經常檢查易損件,對已損壞或失去彈勝的減振器彈簧要及時更換。
篩網發生松裂或磨損,應及時緊固或更換。
振源的調整,使用和維護請參照振源使用說明書。(電機使用3個月后加油次激振器每月 加油次坐年小修一年大修)。
f、停車前應先停止給料,待篩面物料走完后再停車。
技術參數
型號
|
層數
|
面積
/m 2 |
篩面
|
給料粒度
/mm |
處理量
/t.h- 1 |
振次
/min-1 |
雙振幅
/mm |
電動機
|
外型尺寸(長x寬x高)
/mm |
總質量
/kg |
每支點動負荷
/N |
最大拆分件
|
|||||||
傾角
/( °) |
篩孔尺寸
/mm |
結構
|
型號
|
功率
/KW |
工作時
|
起停機時
|
外型尺寸(長x寬x高)
/mm |
質量
/kg |
|||||||||||
給料端
|
排料端
|
給料端
|
排料端
|
||||||||||||||||
YA1848
|
1
|
8.6
|
20
|
6-50
|
編織
|
≤ 200
|
150-490
|
845
|
9.5
|
Y160L-4
|
15
|
4904x3020x2861
|
6289
|
± 847
|
± 847
|
±4234
|
±4234
|
5374x2415x1128
|
3789
|
2YA1848
|
2
|
8.6
|
20
|
6-50
|
編織
|
≤ 200
|
150-490
|
845
|
9.5
|
Y160L-4
|
15
|
4904x3020x2861
|
6624
|
± 874
|
± 874
|
±4234
|
±4234
|
5530x2415x1128
|
4397
|
YAH1848
|
1
|
8.6
|
20
|
30-150
|
編織
|
≤ 400
|
385-1000
|
755
|
11
|
Y160L-4
|
15
|
4904x3020x2943
|
7122
|
± 1392
|
± 1392
|
±6958
|
±6958
|
5398x2415x1192
|
4520
|
2YAH1848
|
2
|
8.6
|
20
|
30-150
6-50 |
上沖孔
下編織 |
≤ 400
|
385-1000
|
755
|
11
|
Y160L-4
|
15
|
4904x3020x2943
|
7740
|
± 1392
|
± 1392
|
±6958
|
±6958
|
5562x2415x1192
|
5146
|
YA2148
|
1
|
10
|
20
|
6-50
|
編織
|
≤ 200
|
175-570
|
748
|
9.5
|
Y180M-4
|
18.5
|
4945x3423x3515
|
9033
|
± 1675
|
± 1675
|
±8379
|
±8379
|
5579x2720x1570
|
6069
|
2YA2148
|
2
|
10
|
20
|
6-50
|
編織
|
≤ 200
|
175-570
|
748
|
9.5
|
Y180L-4
|
22
|
4945x3463x3515
|
10532
|
± 1675
|
± 1675
|
±8379
|
±8379
|
5707x2720x1570
|
7059
|
YAH2148
|
1
|
10
|
20
|
30-150
|
沖孔
|
≤ 400
|
445-1200
|
708
|
11
|
Y180M-4
|
18.5
|
4945x3423x3501
|
10430
|
± 2889
|
± 2889
|
±14445
|
±14445
|
5680x2720x1544
|
7131
|
2YAH2148
|
2
|
10
|
20
|
30-150
6-50 |
上沖孔
下編織 |
≤ 400
|
445-1200
|
708
|
11
|
Y180L-4
|
22
|
6092x3463x3501
|
11190
|
± 2889
|
± 2889
|
±14445
|
±14445
|
5680x2720x1544
|
8054
|
YA2160
|
1
|
12.6
|
20
|
6-50
|
編織
|
≤ 200
|
220-715
|
748
|
9.5
|
Y180M-4
|
18.5
|
6092x3423x3674
|
9926
|
± 2495
|
± 2495
|
±12475
|
±12475
|
6772x2720x1525
|
6893
|
2YA2160
|
2
|
12.6
|
20
|
6-50
|
編織
|
≤ 200
|
220-715
|
748
|
9.5
|
Y180L-4
|
22
|
6092x3463x3674
|
11249
|
± 2495
|
± 2495
|
±12475
|
±12475
|
6907x2720x1525
|
8303
|
YAH2160
|
1
|
12.6
|
20
|
30-150
|
沖孔
|
≤ 400
|
565-1400
|
708
|
11
|
Y200L-4
|
30
|
6116x3619x3849
|
12490
|
± 2889
|
± 2889
|
±14445
|
±14445
|
6853x2720x1646
|
9751
|
2YAH2160
|
2
|
12.6
|
20
|
30-150
6-50 |
上沖孔
下編織 |
≤ 400
|
565-1400
|
708
|
11
|
Y200L-4
|
30
|
6116x3619x3849
|
13858
|
± 2889
|
± 2889
|
±14445
|
±14445
|
6973x2720x1646
|
10517
|
YA2448
|
1
|
11.5
|
20
|
6-50
|
編織
|
≤ 200
|
200-650
|
748
|
9.5
|
Y180M-4
|
18.5
|
4945x3728x3473
|
9834
|
± 2495
|
± 2495
|
±12475
|
±12475
|
5571x3025x1541
|
6668
|
YAH2448
|
1
|
11.5
|
20
|
30-150
|
沖孔
|
≤ 400
|
515-1300
|
708
|
11
|
Y200L-4
|
30
|
4970x3925x3638
|
11830
|
± 2889
|
± 2889
|
±14445
|
±14445
|
5633x3025x1646
|
8574
|
2YAH2448
|
2
|
11.5
|
20
|
30-150
6-50 |
上沖孔
下編織 |
≤ 400
|
515-1300
|
708
|
11
|
Y200L-4
|
30
|
4970x3925x3638
|
13012
|
± 2889
|
± 2889
|
±14445
|
±14445
|
5743x3025x1646
|
9760
|
YA2460
|
1
|
14.4
|
20
|
6-50
|
編織
|
≤ 200
|
250-810
|
748
|
9.5
|
Y200L-4
|
30
|
6091x3925x3850
|
12240
|
± 2495
|
± 2495
|
±12475
|
±12475
|
6827x3025x1646
|
8649
|
2YA2460
|
2
|
14.4
|
20
|
6-50
|
編織
|
≤ 200
|
250-810
|
748
|
9.5
|
Y200L-4
|
30
|
6091x3925x3850
|
13583
|
± 2495
|
± 2495
|
±12475
|
±12475
|
6962x3025x1646
|
10134
|
YAH2460
|
1
|
14.4
|
20
|
30-150
|
沖孔
|
≤ 400
|
645-1500
|
708
|
11
|
Y200L-4
|
30
|
6091x3925x3846
|
13096
|
± 2889
|
± 2889
|
±14445
|
±14445
|
6827x3025x1646
|
9813
|
2YAH2460
|
2
|
14.4
|
20
|
30-150
6-50 |
上沖孔
下編織 |
≤ 400
|
645-1500
|
708
|
11
|
Y200L-4
|
30
|
6091x3925x3846
|
14455
|
± 2889
|
± 2889
|
±14445
|
±14445
|
6950x3025x1646
|
11285
|
