地址:山東省臨朐縣東城街道南二環3222號DZ電機振動給料機
產品概述
DZ電機振動給料機是一種新型、節能通用給料設備。該機采用新型振動電機做激振源, 具有結構簡單、緊湊,使用及維修方便,給料連續均勻,料槽磨損小,使用壽命長等優點,常與振動輸送機、振動篩、斗式提升機 、破碎機等配套使用,用于自動配稱、定量包裝、自動控制的工藝流程中,是冶金、礦山、煤炭、電力、建材、化工、機械等行業 理想的給料設備。
工作原理及結構特點:
DZ系列電振動給料機是利用新型振動電機驅動,使機體沿槽體方向作周期直線往復振動來實 現均勻、定量給料。該系列振動給料機由給料槽體、振動電機、減震裝置組成。
安裝與調試、使用與維護:
a、振動給料機如用于配料、定量給料時,為保證給料的均勻穩定,防止物料自流應水平安 裝,如進行一般物料連續給料,可下傾10°安裝。對于粘性物料及含水量較大的物料可以下傾15°安裝。
b、安裝后的給料機應留有20mm的游動間隙,橫向應水平,懸掛裝置采用柔性連接。
c、空試前,應將全部螺栓緊固一次,尤其是振動電機的地腳螺栓,連續運轉3-5小時,應 重新緊固一次。
d、試車時,兩臺振動電機必須相向旋轉。
e、給料時在運行過程中應經常檢查振幅,電流及噪音的穩定性,發現異常應及時停車處理 。
f、電機軸承每2個月加注一次潤滑油,高溫季節應每月加注一次潤滑油。

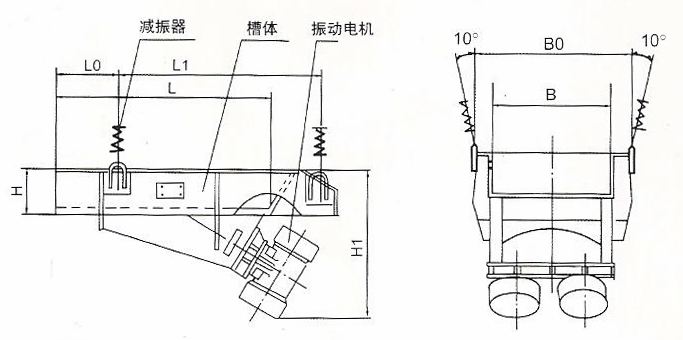

DZ系列電機振動給料機外型尺寸圖:
技術參數
型號
|
生產率
≤T/h mm |
給料槽尺寸
B×L×H mm |
粒度
≤mm |
運 行 方 式 |
振動電機
|
外 型 尺 寸
|
||||
型號
|
功率 Kw
|
L0
|
L1
|
H1
|
Bo
|
|||||
DZ30-4
|
15
|
300×800×120
|
120
|
連續
|
2.5-4
|
0.18×2
|
250
|
430
|
550
|
430
|
DZ40-4
|
40
|
400×1000×160
|
5-4
|
0.25×2
|
325
|
550
|
630
|
550
|
||
DZ50-4
|
50
|
500×1100×200
|
8-4
|
0.40×2
|
350
|
650
|
670
|
650
|
||
DZ60-4
|
85
|
600×1200×250
|
150
|
16-4
|
0.75×2
|
325
|
770
|
800
|
770
|
|
DZ70-4
|
100
|
700×1300×280
|
180
|
16-4
|
0.75×2
|
350
|
870
|
850
|
870
|
|
DZ80-4
|
200
|
800×1600×300
|
200
|
16-4
|
0.75×2
|
475
|
1000
|
980
|
1000
|
|
DZ90-4
|
220
|
900×1600×350
|
250
|
20-4
|
1.1×2
|
450
|
1100
|
980
|
1100
|
|
DZ100-4
|
240
|
1000×1600×350
|
32-4
|
1.5×2
|
450
|
1210
|
1110
|
1210
|
||
DZ110-4
|
400
|
1100×1800×400
|
350
|
32-4
|
1.5×2
|
450
|
1340
|
1110
|
1340
|
|
DZ120-4
|
440
|
1200×2000×400
|
32-4
|
1.5×2
|
500
|
1440
|
1110
|
1440
|
||
DZ130-4
|
475
|
1300×2200×400
|
32-4
|
1.5×2
|
550
|
1540
|
1110
|
1540
|
||
DZ70-6
|
80
|
700×1300×280
|
150
|
20-6
|
1.5×2
|
350
|
870
|
900
|
870
|
|
DZ80-6
|
160
|
800×1600×300
|
180
|
30-6
|
2.2×2
|
475
|
1000
|
1020
|
1000
|
|
DZ90-6
|
240
|
900×1600×350
|
240
|
40-6
|
3.0×2
|
450
|
1100
|
1020
|
1100
|
|
DZ110-6
|
320
|
1000×1600×350
|
50-6
|
3.7×2
|
450
|
1340
|
1180
|
1340
|
||
DZ130-6
|
400
|
1300×2200×400
|
320
|
50-6
|
3.7×2
|
550
|
1540
|
1230
|
1540
|
|
DZ150-6
|
500
|
1500×2400×400
|
50-6
|
3.7×2
|
450
|
1680
|
1230
|
1680
|
