地址:山東省臨朐縣東城街道南二環3222號螺旋定量給料機(螺旋秤)
產品概述

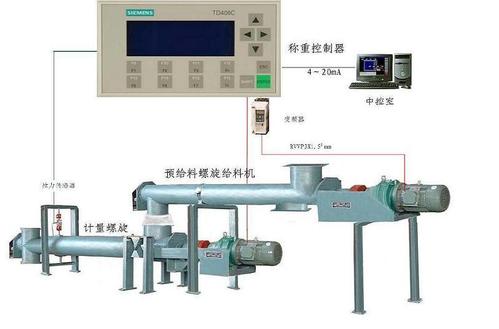

螺旋定量給料機(螺旋秤)主要用于非粘性粉體物料的連續定量輸送、配料、計量。系統分成螺旋穩流喂料機、螺旋計量秤及電控部分,懸掛式稱量機構,受力均勻,重復性及線性好,上下同步調節,填充率穩定,有效保證計量精度。
主要性能特點
秤體組成
|
螺旋喂料機、螺旋計量秤、稱重傳感器、測速傳感器、驅動電機 |
機 架
|
由無縫鋼管制造,強度大,穩定性好 |
稱量機構
|
簧片式或軸承式稱量機構,受力均勻,傳力精度高,線性度與重復性好 |
螺旋葉片
|
螺旋葉片特殊處理(變螺距、堆焊),耐磨、穩流、阻料 |
裝配方式
|
軸承外置,便于維修更換 |
密封形式
|
軸承多層耐高溫石墨盤根密封,密封效果佳,無粉料溢出。 |
傳動電機
|
直聯式軸裝傳動,驅動力矩大,運轉平穩,傳動效率高、低噪聲、長壽命。變頻電機,強制風冷。 |
保護裝置
|
傳感器保護、護心板卸倉壓、下料口及喂料機中部設沉降區,可有效去除雜物 |
保護裝置
|
出料口上方設溢流孔,便于維護、標定 |
雙變頻調節
|
喂料機及計量秤同步調節,物料填充率穩定,有效保證計量精度 |
稱重儀表
|
VEG申克儀表。PLC/57、TDG—WJK計算機系統 |
技術參數
參數名稱 | 技術參數 |
靜態計量誤差 | ≤O.50% |
動態累計誤差 | ≤1.O% |
控制誤差 | ≤1.O% |
零值穩定性 | ≤O.0035%Cmax |
重復性 | ≤O.05% |
線性度 | ≤O.05% |
螺旋管徑 | φ133mm一φ560mm |
進出料口中心距 | 螺旋喂料機3000mm、螺旋計量秤1200—1500mm,可非標 |
重量信號 | O一20mA/4—20mA |
測速信號 | 1.OHz一5.0kHz |
主要性能特點
秤體組成 | 螺旋喂料機、螺旋計量秤、稱重傳感器、測速傳感器、驅動電機 |
機 架 | 由無縫鋼管制造,強度大,穩定性好 |
稱量機構 | 簧片式或軸承式稱量機構,受力均勻,傳力精度高,線性度與重復性好 |
螺旋葉片 | 螺旋葉片特殊處理(變螺距、堆焊),耐磨、穩流、阻料 |
裝配方式 | 軸承外置,便于維修更換 |
密封形式 | 軸承多層耐高溫石墨盤根密封,密封效果佳,無粉料溢出。 |
傳動電機 | 直聯式軸裝傳動,驅動力矩大,運轉平穩,傳動效率高、低噪聲、長壽命。變頻電機,強制風冷。 |
保護裝置 | 傳感器保護、護心板卸倉壓、下料口及喂料機中部設沉降區,可有效去除雜物 |
保護裝置 | 出料口上方設溢流孔,便于維護、標定 |
雙變頻調節 | 喂料機及計量秤同步調節,物料填充率穩定,有效保證計量精度 |
稱重儀表 | VEG申克儀表。PLC/57、TDG—WJK計算機系統 |
型號 |
流量 (m3/h) |
螺旋管徑 (mm) |
參考流量 (m3/h) |
備注 |
THLX-φ133 | 0.1-1.0 | φ133 | 0.2-0.8 | 中心距可非標 |
THLX-φ159 | 0.5-3.0 | φ129 | 1.0-2.0 | |
THLX-φ219 | 2.0-10 | φ219 | 4.0-8.0 | |
THLX-φ245 | 4.0-20 | φ245 | 6.0-16 | |
THLX-φ273 | 5.0-25 | φ273 | 8.0-20 | |
THLX-φ299 | 6.0-30 | φ299 | 10-24 | |
THLX-φ325 | 8.0-40 | φ325 | 12-32 | |
THLX-φ350 | 12-60 | φ350 | 20-48 | |
THLX-φ377 | 16-80 | φ377 | 25-64 | 可采用雙管喂料機 |
THLX-φ402 | 20-100 | φ402 | 30-80 | 可采用雙管喂料機 |
THLX-φ450 | 24-120 | φ450 | 36-96 | 可采用雙管喂料機 |
THLX-φ500 | 32-160 | φ500 | 40-120 | 可采用雙管喂料機 |
THLX-φ560 | 40-200 | φ560 | 50-160 | 可采用雙管喂料機 |
