地址:山東省臨朐縣東城街道南二環3222號鏈板式定量給料機(鏈板秤)
產品概述

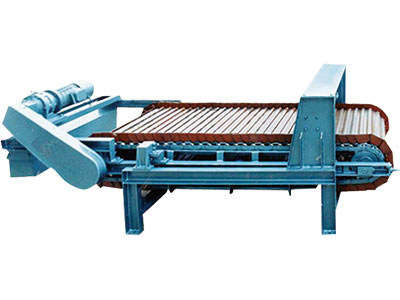

BDG鏈板式定量給料機(鏈板秤)是針對高溫、高粘度、高倉壓等工業場合設計的新型計量設備。它兼備鏈板輸送機剛性強、皮帶秤計量精度高等優點,可連續、均勻、精確地對溫度高、粘性強、下料不通暢的塊狀、粒狀物料(如熟料/粘土/脫硫石膏等)進行動態控制、定量給料、連續計量。
主要性能特點
秤體組成
|
機架、稱量框架、主從滾筒、承重托輥、張緊托輥、擋料板、自動糾偏裝置、內、外清掃器、進料斗、卸料罩、跑偏開關,環形無接頭皮帶、耐磨耐壓鏈板、稱重傳感器、測速傳感器、驅動電機、回程皮帶機。
|
機架
|
由冷彎C型槽鋼組成的秤架結構新穎,強度大,穩定性好,適合于各種規格非標秤體的設計;可單獨拆除一側支座,在懸臂狀態下更換皮帶
|
皮帶
|
特制加厚型,既能承擔運料板安裝強度,也能與輥筒、托輥及稱量段線性接觸,不打滑,不變形,保證計量精度。
|
運料板
|
6mm冷軋鋼板壓制而成,帶排邊,與皮帶通過螺絲焊接固定,耐磨,耐壓。
|
主動滾筒
|
采用厚壁無縫鋼管制造,對加工后的正反螺紋結構采用整體硫化包邊,并將外圈車成腰鼓一l生,確保皮帶長期運行不跑偏、不打滑。
|
張緊裝置
|
采用從動滾筒螺旋張緊和張緊托輥自動糾偏兩種方式,可根據運轉情況,隨時進行調整,保證皮帶運行有一個恒定的張力,防止跑偏,保證計量精度。
|
清掃裝置
|
采用V型(犁形)結構,雙面清掃,防止物料粘傳動滾筒及內壁;外清掃采用彈性清掃裝置,裝在卸料端滾筒的下部,保證刮板均勻輕壓膠帶,特殊場合可配備回程皮帶機,及時運走清掃器清掃下。
|
傳動電機
|
SEW公司SA、KA系列產品,直聯式軸裝傳動,驅動力矩大,運轉平穩,傳動效率高,低噪聲,長壽命,變頻電機,強制風冷。
|
重量單元
|
雙傳感器結構,阻抗匹配后經CBC—FDl信號變送以O一20mA/4—20rnA傳送。
|
速度單元
|
經CBC—MC轉換。保證低頻運行時(≤O 5Hz)的測速精度0.06%以上。
|
稱重儀表
|
VEG申克儀表、PLC/57、TDG-WJK計算機系統。
|
控制方式
|
DCS遠程、機旁控制、維修控制。
|
DCS接口
|
預留DCS接口.pr口或擴展Proflbus—DP。
|
技術參數
參數名稱 | 技術參數 |
靜態計量誤差 | ≤O.25% |
動態累計誤差 | ≤O.5% |
控制誤差 | ≤O.5% |
重復性 | ≤O.05% |
線性度 | ≤O.05%F·S |
偏載系數 | ≤O.08% |
泄漏電流 | ≤1.0mA |
絕緣電阻 | >500MΩ |
皮帶寬度(mm) |
650、800、1000、1200 1400、1600、1800、2000 |
主從輥筒中心距 | 3000mm以上,可非標 |
稱量段長度 | 800mm |
重量信號 | 0-20mA/4-20mA |
測速信號 | 1.0Hz-5.0kHz |
規格選配表
序號 | 規格型號 | 流量范圍 (t/h) | 皮帶鏈板寬度(mm) | 推薦使用噸位(t/h) | 備注 |
1 | BDG-0630 | 0.6-6 | 650 | 1.2-5.4 | T10料口 |
2 | BDG-0830 | 1.0-10 | 800 | 2.0-9.0 | T12料口 |
3 | BDG-0830 | 2.0-20 | 800 | 4.00-18 | T12料口 |
4 | BDG-1030 | 4.0-40 | 1000 | 8.00-36 | T15料口 |
5 | BDG-1030 | 6.0-60 | 1000 | 12-54 | T15料口 |
6 | BDG-1030 | 8.0-80 | 1000 | 16-72 | T15料口 |
7 | BDG-1230 | 10-100 | 1200 | 20-90 | T15料口 |
8 | BDG-1230 | 16-160 | 1200 | 32-144 | T15料口 |
9 | BDG-1430 | 20-200 | 1400 | 40-180 | T15料口 |
10 | BDG-1430 | 25-250 | 1400 | 50-225 | T15料口 |
11 | BDG-1635 | 30-300 | 1600 | 60-270 | T20料口 |
12 | BDG-1635 | 35-350 | 1600 | 70-325 | T20料口 |
13 | BDG-1635 | 40-400 | 1600 | 80-360 | T20料口 |
14 | BDG-1835 | 45-450 | 1800 | 90-405 | T20料口 |
15 | BDG-2035 | 50-500 | 2000 | 100-450 | T20料口 |
