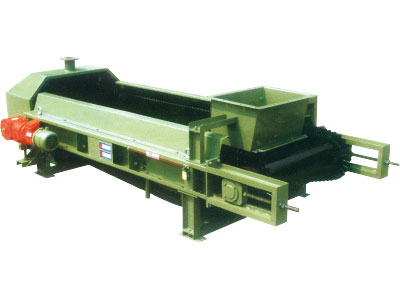

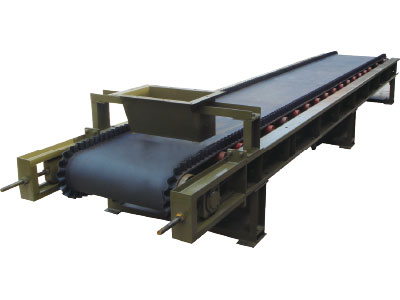

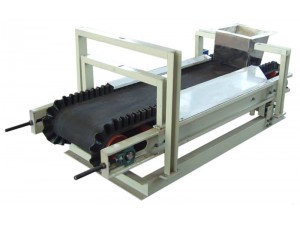

地址:山東省臨朐縣東城街道南二環3222號TDG調速定量給料機
產品概述
TDG調速定量給料機采用動態給計量方式和計算機變頻控制,設備皮帶自動張緊裝置、跑偏報警保護及現場控制開關,具有運行穩定、可靠性高的優點,計量精度高,能在較惡劣的環境下正常工作,適用于建材、冶金、化工、糧食等行業的散狀物料的配料和計量,是實現自動化控制、穩定產品質量的理想計量設備。
TDG調速定量給料機結構特點:
1.由冷彎C型鋼板組成秤體框架,結構新穎,強度大,適合于各種規格非標秤體的設計;
2.一體化直聯式減速電機,國外進口技術制造,低噪音、低震動、抗粉塵、長壽命、高可靠性;減速電機帶反力矩撐 板,軸裝結構。與秤體主動滾筒直接相聯,安裝、調試與維護極其方便。
3.環形無接頭皮帶,可根據工藝選擇:平皮帶、擋板結構、裙邊皮帶結構;
4.獨特的X型簧片稱量機構,簧片受力更均勻,線性與重復性更好;
5.弱磁式齒輪測速裝置的設計,配合測速電路真實的反應了電機速度,測速信號準確、可靠;
6.獨特的皮帶防跑偏裝置,仿申克秤三托輥結構,可自由調節張緊托輥;
7.秤體進料裝置自帶托板,可控制進料量與封料,以便秤體標定與校零;
TDG調速定量給料機-主要技術參數:
? 系統精度:≤±0.5%;? 調速范圍:1:10;
? 調速方式:變頻調速;
? 工作方式:連續
? 使用環境:儀表-50~50℃;秤體-30~50℃;相對時度≤90%
? 電源:~220V -15%-10%,50Hz(微機部分);
? 給料范圍:0.2~2000t/h。工藝流程模擬圖:
? 測速信號;40脈沖/轉
技術參數
TDG調速定量給料機-配置表:
皮帶寬度(mm) | 減速電機型號規格(SBD50、65系列) | 皮帶線速度(m/s) | 荷重傳感器(kw) | 變頻器額定轉速(Hz) | 臺時產量(t/h) | 參考臺時產量(t/h) |
500 | SBD65-923-1.1kw | 0.0082 | 50 | 50 | 0.1~4.0 | 0.2~3 |
650 | SBD65-619-1.1kw | 0.0254 | 50 | 0.4~8.0 | 0.65~7.5 | |
800 | SBD65-253-1.5kw | 0.0621 | 100 | 2.0~20 | 4.0~16 | |
800 | SBD65-102-1.5kw | 0.1539 | 100 | 4.0~40 | 10~32 | |
1000 | SBD65-91-1.5kw | 0.1725 | 100 | 10~100 | 40~80 | |
1200 | SBD65-59-1.5kw | 0.2661 | 200 | 16~160 | 80~120 | |
秤體寬度:B500~1800mm; 臺時產量:0.2~2000t/h; |
